Metallfolien · Laserfeinschneiden
Folienzuschnitt & Laserfeinschneiden
Metallfolien und Dünnbleche, lasergeschnitten in Heiligenhaus. Wir schneiden Folien ab 0,02 mm Stärke, ab 0,2 mm auch im vollen Format. Verzugsarm und maßgenau, für Industrie, Forschung und Entwicklung.
Uploads sicher und vertraulich · Materialzeugnis inklusive
Ohne Werkzeug, ohne Chemie
Präzision für filigrane Bauteile
Stanzen braucht Werkzeuge, Ätzen braucht Zeit und Chemie. Beim Laserfeinschneiden geht es ohne beides: Wir schneiden Ihre Folienteile direkt aus der CAD-Datei, ohne Werkzeugkosten und ohne Rüstaufwand.
Unsere Stärke sind große Folienteile. Ab 0,2 mm schneiden wir im vollen Format bis 2.980 × 1.480 mm. Das bieten in Deutschland nur wenige Hersteller an. Sehr dünne Folien ab 0,02 mm fertigen wir in kleineren Formaten.
- Abschirmungen und Kontaktfedern
- Unterlegbleche und Distanzscheiben
- Dichtungsträger
- Prototypen für die Entwicklung
Rahmenbedingungen für Folienteile
Feine Stege, enge Radien und kleine Ausschnitte schneiden wir auch in dünnen Folien sauber und reproduzierbar.
Abmessungen
Maße
Genauigkeit
Toleranzen
Vom Prototyp zur Serie
Warum Laserfeinschneiden?
Es fallen keine Werkzeugkosten an. Eine geänderte Kontur ist nur eine neue Datei, kein neues Werkzeug. Die Schnittkanten sind sauber und gratarm, und die Teile bleiben auch in dünnen Stärken plan.
Darum lohnt sich das Laserfeinschneiden schon ab einem Stück. Sie testen Ihren Prototyp und gehen mit derselben Datei in die Serie.
Werkstoffe
Geeignete Werkstoffe für das Laserfeinschneiden
Am häufigsten schneiden wir rostfreien Federbandstahl 1.4310, gehärteten Kohlenstoffstahl C100S (1.1274) und die Edelstähle 1.4301 und 1.4404. Dazu kommen Kupfer, Messing, Bronze, Aluminium, Nickel und viele Sonderwerkstoffe. Zu jedem Werkstoff liefern wir ein Materialzeugnis mit. Alle Güten und Stärken stehen im Materialkatalog.
Lieferbare Folienwerkstoffe und Stärken
| Werkstoff | Stärken in mm |
|---|---|
| Rostfreie Stähle | |
| 1.4310X10CrNi18-8 · rostfreier Federbandstahl | 0,02 bis 3,0 |
| 1.4301X5CrNi18-10 · Edelstahl | 0,05 bis 0,5 |
| 1.4404X2CrNiMo17-12-2 · säurebeständig | 0,02 bis 2,0 |
| 1.4529hochlegiert · meerwasserbeständig | 0,15 bis 0,5 |
| 1.4021 · 1.4031Mo · 1.4034 · 1.4037Chromstähle · gehärtet | 0,075 bis 3,0 |
| 1.4767 · 1.4828hitzebeständig | 0,03 bis 0,3 |
| Kohlenstoff- und Werkzeugstähle | |
| C100S1.1274 · Kohlenstoffstahl · gehärtet | 0,02 bis 2,0 |
| C75S1.1248 · Kohlenstoffstahl · ungehärtet | 0,2 bis 5,0 |
| 75Cr11.2003 · Werkzeugstahl · gehärtet | 0,6 bis 5,0 |
| DC041.0338 · unlegierter Stahl · hartgewalzt | 0,025 bis 1,0 |
| NE-Metalle | |
| Kupfer SE-Cu582.0070 · hart · Format max. 2.000 × 1.000 mm | 0,02 bis 0,5 |
| Messing CuZn372.0321 · federhart · Format max. 2.000 × 1.000 mm | 0,02 bis 1,0 |
| Bronze CuSn62.1020 · federhart | 0,025 bis 0,3 |
| AluminiumEN AW 1200 · EN AW 8079 · hart | 0,025 bis 0,2 |
| Nickel und Nickellegierungen | |
| Nickel Ni 99,22.4068 | 0,02 bis 0,5 |
| Alloy I · Alloy K · Alloy Mu · Alloy 7181.3912 · 1.3981 · 2.4545 · 2.4668 | 0,1 bis 0,65 |
Nicht jede Stärke ist in jedem Werkstoff vorrätig. Sehr dünne Folien unter 0,2 mm schneiden wir in kleineren Formaten. Andere Werkstoffe und Stärken auf Anfrage.
Folienteil anfragenAblauf und Lieferung

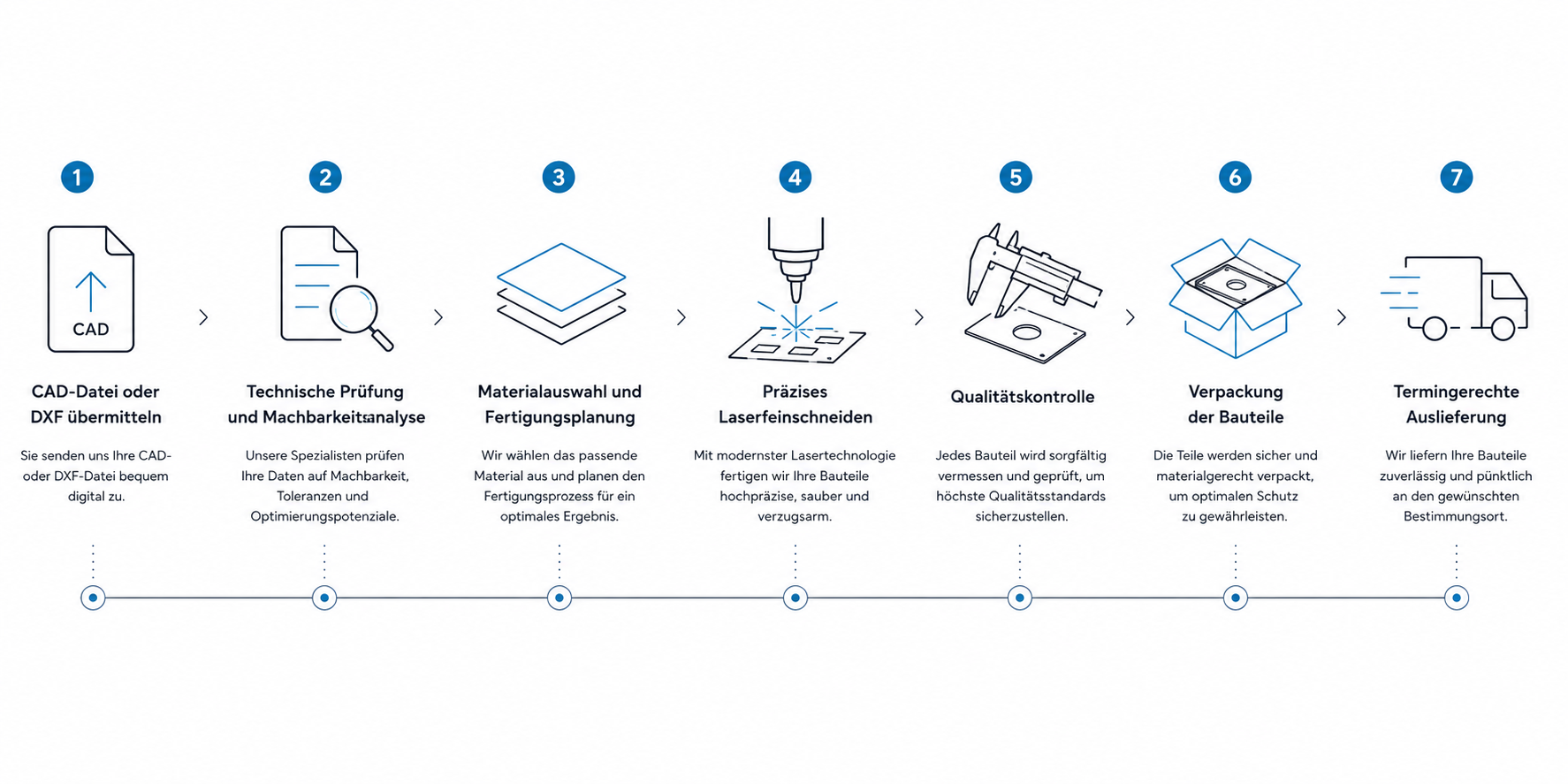

Von der CAD-Datei zum präzisen Folienzuschnitt

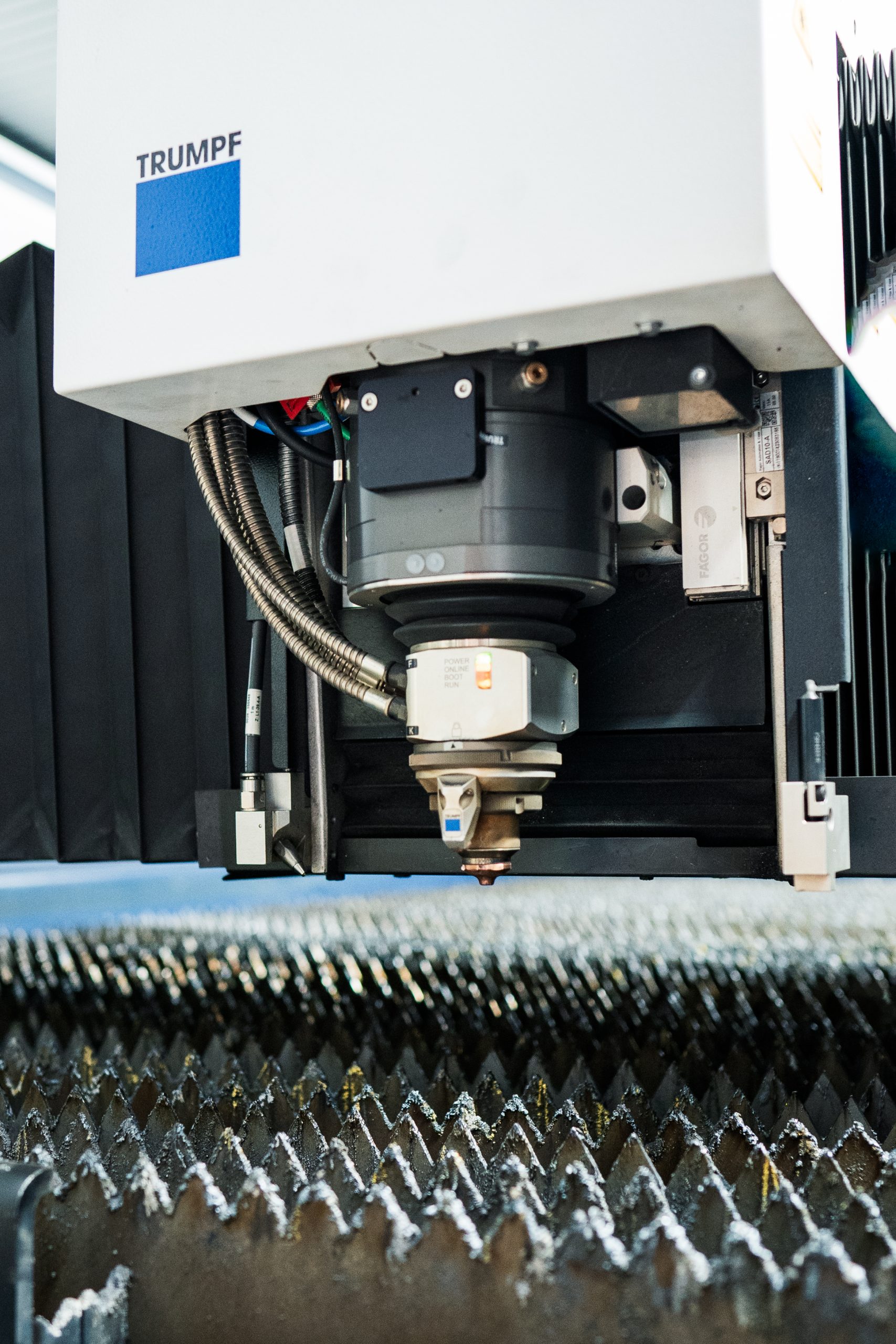

Sie schicken uns Ihre Datei, wir prüfen sie und melden uns mit einem Angebot. Geschnitten wird auf einer Trumpf TruLaser 5030 fiber. Auf Wunsch entgraten oder kanten wir die Teile direkt im Haus.
- Datei prüfen und Angebot erstellen
- Schneiden auf der Trumpf TruLaser 5030 fiber
- Auf Wunsch entgraten oder kanten im eigenen Haus
- Versand per DHL oder Spedition
- Direktfahrt per Kurier im Umkreis von rund 100 km
- Abholung Montag bis Freitag, 7:30 bis 14:30 Uhr
Häufige Fragen zum Folienzuschnitt
Am häufigsten rostfreien Federbandstahl 1.4310, gehärteten Kohlenstoffstahl C100S (1.1274) und die Edelstähle 1.4301 und 1.4404. Außerdem Kupfer, Messing, Bronze, Aluminium, Nickel und Nickellegierungen. Die vollständige Übersicht mit Stärken finden Sie oben auf dieser Seite.
Wir schneiden Folien ab 0,02 mm. Sehr dünne Folien fertigen wir in kleineren Formaten, ab 0,2 mm schneiden wir im vollen Format.
Ab 0,2 mm Stärke bis 2.980 × 1.480 mm. Die kleinste Bauteilgröße liegt bei etwa 5 × 5 mm.
Am besten DXF, DWG oder STEP. Eine PDF-Zeichnung hilft uns zusätzlich bei Toleranzen und Hinweisen.
Nein. Wir fertigen ab 1 Stück, vom Prototyp bis zur Serie.
Standard ist DIN ISO 2768-m. Engere Toleranzen stimmen wir gerne vorab mit Ihnen ab.
Ja. Zu jedem Werkstoff ist ein Materialzeugnis vorhanden und liegt Ihrer Lieferung bei.
Per DHL bis 30 kg oder per Spedition. Im Umkreis von rund 100 km liefern wir auch per Direktfahrt über unseren Kurierpartner. Abholung ist Montag bis Freitag von 7:30 bis 14:30 Uhr möglich.
Keine Werkzeugkosten, keine Chemie und kurze Lieferzeiten. Änderungen an der Kontur kosten nur eine neue Datei. Darum lohnt sich das Laserfeinschneiden schon bei kleinen Stückzahlen.
Online-Kalkulator
Folienteile jetzt kalkulieren
Laden Sie Ihre DXF-, DWG- oder STEP-Datei hoch und sehen Sie den Preis sofort. Bei Fragen erreichen Sie uns unter +49 (0) 20 56 / 25 77 17.
